接合金物の配置

下記のはり3-6(一本部材)、7-8、2-5、柱の4-7に接合金物を配置します。

1.認識モードツールバーの[はりの認識モード]の有効を確認する

2.はりに接合金物を配置する

一本部材のはり3-6の始端のはり3-4をクリックします。

プロパティウィンドウに、はり3-4のデータが表示されます。

下記のデータを入力します。

接合金物
I端	J端
PBH	BCB

I端をクリックする		プルダウンリストから選択する
	⇒

J端も、同様の手順で『BCB』を選択します。

残りのはり7-8、2-5についても、同様の手順でデータを入力します。

対象	接合金物
	I端	J端
はり7-8	TE1	PBH
はり2-5	SPF	SPF

はり7-8	はり2-5

📝配置した接合金物を表示
表示ツールバーの[接合金物の表示･非表示]をクリックします。

続いて、柱の接合金物を配置します。

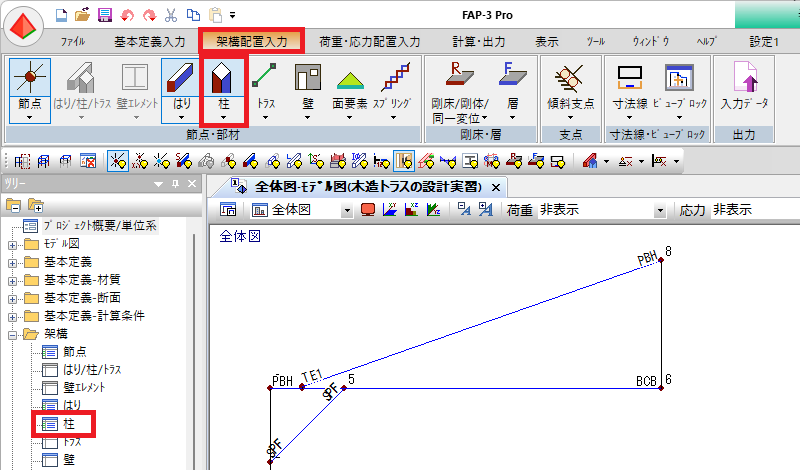

3.[架構配置入力]メニューから[柱のグリッドシート入力]を選択する

または、ツリーウィンドウの[柱]をダブルクリックします。

4.柱に接合金物を配置する

下記のデータを入力し、[×]ボタンをクリックします。

行番号	接合金物
	I端	J端
4	S1	-

5.接合金物を確認する
